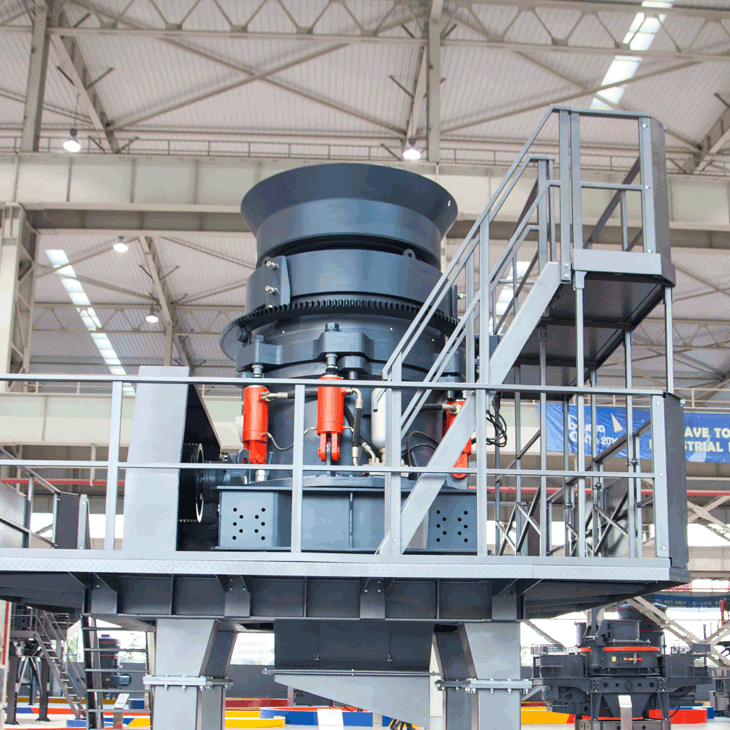

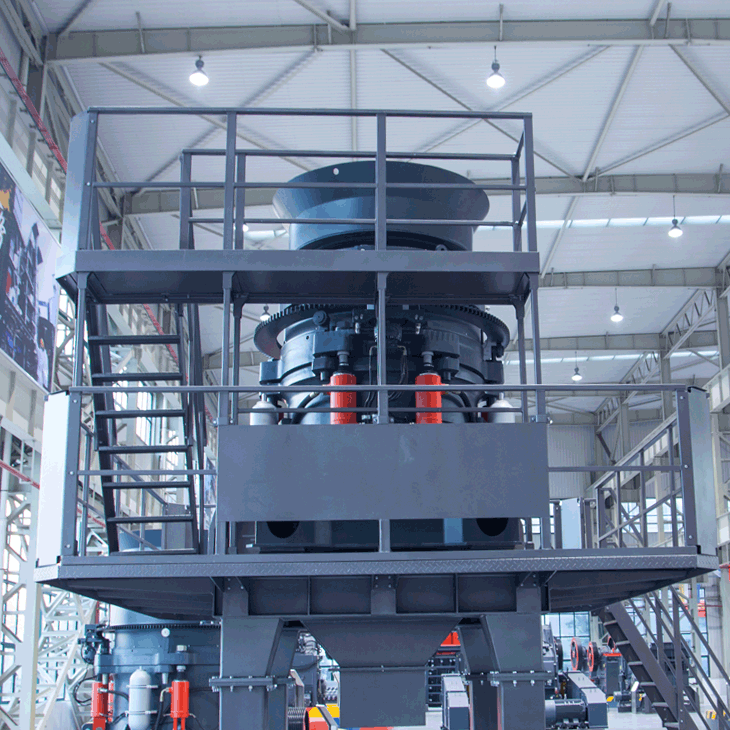

Многоцилиндровая гидравлическая конусная дробилка HPT

Основываясь на конструкции традиционной многоцилиндровой гидравлической конусной дробилки с фиксированным главным валом и эксцентриковым вкладышем, вращающимся вокруг главного вала, а также на принципе ламинирующего дробления, ZENITH значительно оптимизирует конструкцию многоцилиндровой гидравлической конусной дробилки HPT, что значительно улучшает производительность. производительность и дробящая способность. Между тем, гидравлическая система смазки конусной дробилки HPT обеспечивает более интеллектуальную и более стабильную работу.

Материалы: гранит, диабаз, базальт, галька, известняк, доломит, металлические руды и неметаллические руды и т. д.

Принцип работы

Когда гидравлическая конусная дробилка HPT работает, двигатель приводит в движение трансмиссионный вал, вращающийся через шкив и клиновой ремень. Вал трансмиссии приводит в движение эксцентриковую втулку, вращающуюся вокруг главного вала через большую и малую конические шестерни. Эксцентриковая втулка приводит в движение подвижный конус, совершая качательное движение, чтобы подвижный конус иногда приближался к вогнутой части, а иногда удалялся от нее. Затем материалы ударяются, выдавливаются постоянно в дробильную полость, образованную подбарабаньем и кожухом, а затем дробятся, а разбитые материалы выгружаются из нижнего отверстия.

Преимущества продукта

Гидравлическая конусная дробилка HPT использует передовую электрическую систему ПЛК, которая может постоянно контролировать дробилку и подавать сигналы тревоги для отображения различных рабочих параметров.
Конусная дробилка HPT оптимизирует детали трансмиссии, систему смазки и уплотнения. Он обладает большой вместимостью, большей мощностью дробления, более высокой эффективностью и низким уровнем шума.
Конусная дробилка HPT использует принцип ламинирующего дробления для дробления материалов. Конечные продукты имеют кубическую форму и высокое содержание мелкого порошка.
Конусная дробилка HPT оснащена несколькими камерами дробления. Операторы могут свободно выбирать между различными полостями, заменяя лишь несколько запасных частей, таких как футеровочная плита.

Параметры продукта

Модель	Полости	Открытие подачи(mm)	Минимальный разгрузочный размер(mm)	Емкости (t/h)	Максимальная установленная мощность(kW)	Габаритный размер(mm)
HPT100	C1(Extra Coarse)	140	19	75-140	90	1705×1510×1583
	C2(Coarse)	100	13	60-110
	M(Medium)	70	9	52-100
	F1(Fine)	50	9	50-95
	F2(Extra Fine)	20	6	45-90
HPT200	C2(Coarse)	185	19	145-250	160	2135×1750×1927
	M(Medium)	125	16	135-235
	F1(Fine)	95	13	115-220
	F2(Extra Fine)	75	10	90-190
HPT300	C1(Extra Coarse)	230	25	220-440	250	2725×2110×2871
	C2(Coarse)	210	19	190-380
	M(Medium)	150	16	175-320
	F1(Fine)	105	13	145-280
	F2(Extra Fine)	80	10	110-240
HPT400	C1(Extra Coarse)	295	30	300-630	315	2775×2370×2295
	C2(Coarse)	251	25	285-560
	M(Medium)	196	20	250-490
	F1(Fine)	110	13	180-345
	F2(Extra Fine)	90	10	135-320
HPT500	C1(Extra Coarse)	330	38	425-790	400	2800×3480×4050
	C2(Coarse)	290	30	370-700
	M(Medium)	210	22	330-605
	F1(Fine)	135	16	270-535
	F2(Extra Fine)	95	13	220-430
HPT800	C1(Extra Coarse)	350	38	570-1200	630	3970×3345×4235
	C2(Coarse)	299	32	520-1050
	M(Medium)	265	25	475-950
	F1(Fine)	220	16	370-800
	F2(Extra Fine)	150	13	310-600
